涂布行业解决方案
2021-09-16
涂布废气的形成
涂布为将糊状聚合物、熔融态聚合物或聚合物熔液涂布于纸、布、塑料薄膜上制得复合材料(膜)的方法。涂布技
术广泛地应用于纸张和薄膜等基材的涂布及复合包装。涂布工艺是改变和完善材料表面特性的重要加工工艺，而随
着科学技术的不断发展，涂布工艺更成为许多功能性材料研究开发所不可或缺的重要工艺技术手段。涂布工艺技术
在许多工业部门如特种纸加工、印刷、胶粘剂、感光工业均得到广泛应用，近些年，随着多功能涂布机的不断进步，
涂布工艺更是飞速发展，不但在传统工业中的应用稳定增长，而且在很多高科技行业如电子工业、计算机工业中乃
至在迅猛发展的手机电池制造等新兴工业中都得到飞速发展涂布工艺技术的飞速发展，同样也带来了新的问题—
VOCs（挥发性有机气体）的大量排放，VOCs的排放量随着涂布机台数的增加而迅速增加。
涂布机可以将成卷的基材，如：纸张、布匹、皮革、铝箔、塑料薄膜等，涂上一层特定功能的胶、涂料或油墨等，
并烘干后收卷。涂布机主要应用于鞋材、电子行业、EVA、PE、布料，造纸、印刷、电池极板、等涂胶。
涂布机一般包含放料部、涂布部、烘箱部（根据产品不同配置不同）、收料及冷风部，根据产品不同，工艺和设
备结构均有一定的区别。
涂布过程：
涂布过程主要由放卷--涂布--干燥--牵引--收卷五部分完成，其中主要的是涂布过程。按照涂布方式的不同涂布机
主要分为刷式涂布机、气刀涂布机、刮刀式涂布机、辊式涂布机、喷雾涂布、帘式涂布、狭缝式涂布等。
在涂布过程中，VOCs主要产生于涂布部、烘箱部的高温段部分。一般来说，涂布部尾气温度为常温，VOCs的浓度也较低，
但是，烘箱部的废气温度均比较高，根据工艺不同，温度在70～130℃范围内波动。
涂布废气特性
涂布行业有机废气排放的特点：1、 排放量大而集中2、 排放的废气浓度高3、 废气成分复杂 。涂布流程中都会
有不同程度的环境污染，主要为空气污染，气体主要污染物是“挥发性有机物”，英文缩写为VOCs（主要包括甲苯、
二甲苯、甲醇、乙酸乙酯、丁酮、硅油、苯乙烯、二甲基甲酰胺等），是一些能与阳光臭氧层中的氧化氮发生反应的有
机化合物，挥发到空气中的VOCs，与灰尘中细微尘埃粒子和其他物质结合，使PM2.5浓度增加，形成灰雾，刺激人体肺部，
对动、植物等各种生物健康带来负面影响。涂布废气组成：一般为120#溶剂油、乙酸乙酯、甲苯、丁酮、甲醇等；
涂布废气浓度：一般为2～10g/m3； 涂布废气温度：70～130℃；中高温度（50-90℃）、中高浓度（800-7000mg/m³），
中低风量（8000-15000m³/小时/条生产线）。
涂布废气产生环节
目前国内涂层行业绝大多数仍在使用油性溶剂，油性溶剂主要采用醋酸乙酯、二甲基甲烷胺（DMF）、丁酮（MEK）、
甲苯（TOL）、异丙醇（IPA）等有机溶剂作介质，这些有机溶剂的溢出主要在涂布机的涂层和烘干两个环节。涂层环节溢
出的有机废气为自由挥发，而烘干工艺本身就是将涂层固化在基布上将有机溶剂和水排出的过程 主要使用的溶剂：甲苯、
二甲苯、乙苯、甲醇、甲酸乙酯、乙酸乙酯、丙酮、丁酮、硅油、苯乙烯、 120#溶剂油、二甲基甲酰胺等。
常用溶剂参数表
主要治理工艺

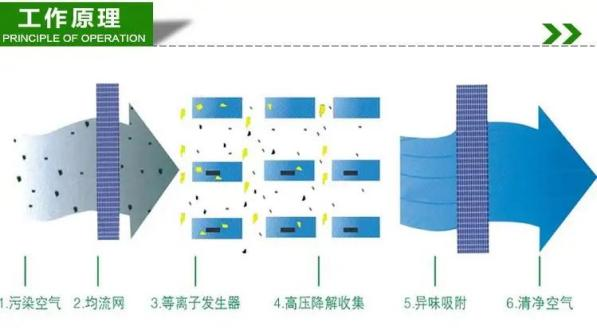

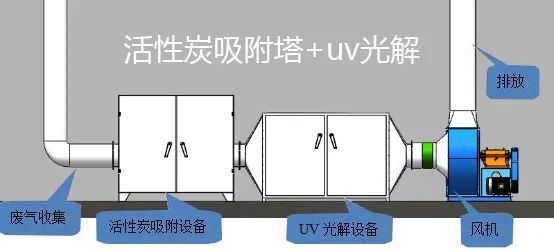

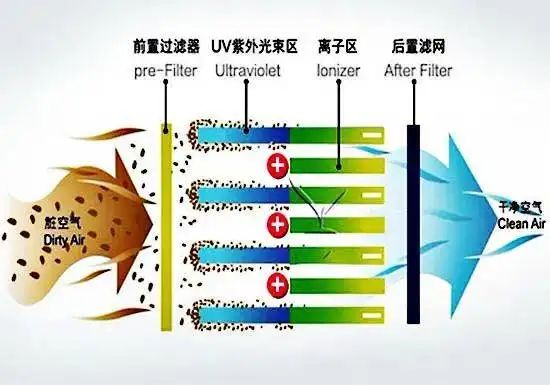

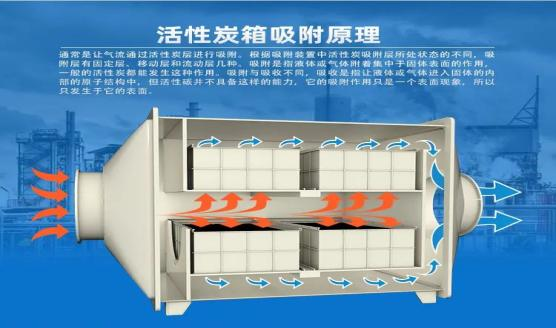

1. UV光解催化氧化法、低温等离子法、活性炭净化法、混合处理法

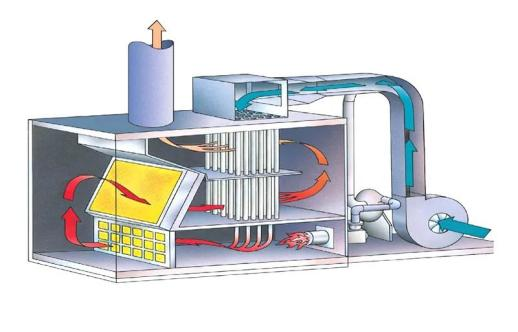

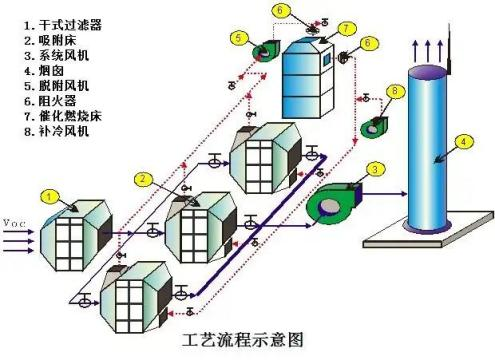

2. 催化燃烧处理法（CO）

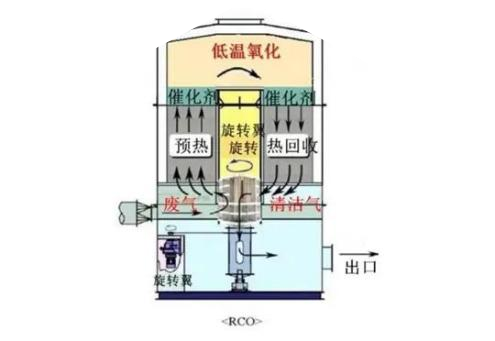

3. 蓄热式催化燃烧法（RCO）

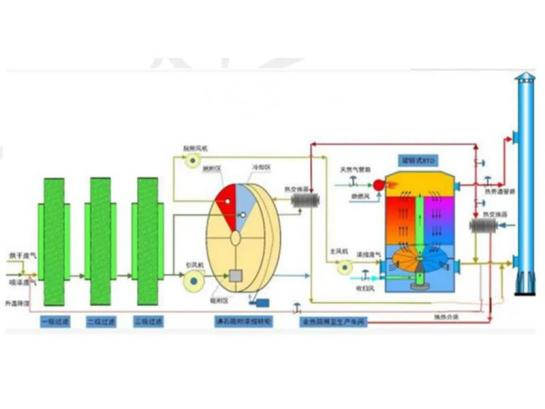

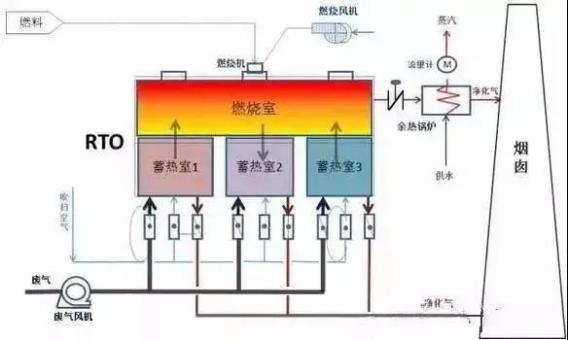

4. 沸石转轮+CO/沸石转轮+TO/沸石转轮+RCO/沸石转轮+RTO
近年来，沸石转轮技术逐渐进入环境保护发展的视野，该技术的本质是通过吸附-脱吸过程，将涂料行业排出的
大量低浓度有机废气逐渐浓缩成少量高浓度有机废气，通过焚烧的方法完全净化挥发性废气，该方法的优点是不
需要准备太多燃料，焚烧过程中产生的热量也可以进一步辅助脱吸过程。该方法的优点是，首先具有良好的集成
化特征，只需一个旋转设备即可完成从吸附操作到脱吸操作等一系列流程，其次是传统的吸附剂使用活性炭，高
温时容易自燃，沸石旋转规则使用专用的吸附剂。此外，在装置不大的情况下，焚烧设备也可以安装在底座上，
方便设备管理。
相关行业案例
石家庄某金属加工厂 三河市某印刷厂
山东某印刷厂 河南某印刷厂
治理工艺：沸石转轮+RTO 治理工艺：沸石转轮+CO
河北某铝业（铝板加工） 廊坊某装饰板品厂
治理工艺：催化燃烧 治理工艺：催化燃烧
